Suivre la progression du Canada vers la carboneutralité

Le Canada est-il sur la bonne voie pour atteindre ses objectifs de réduction d’émissions en 2030? L’Institut climatique du Canada a mené une évaluation indépendante du plan de réduction des émissions du Canada et nous a mandaté pour en présenter les résultats.

Clarifier la structure

Avant même de dessiner le tableau de bord, notre première tâche a été de donner un sens aux données préparées par le client. Nous avons proposé une réorganisation basée sur l’équation de Kaya, permettant de calculer les émissions:

Activité: la quantité de production
Efficacité: la quantité d’énergie nécessaire par production
Décarbonisation: la réduction des émissions par production

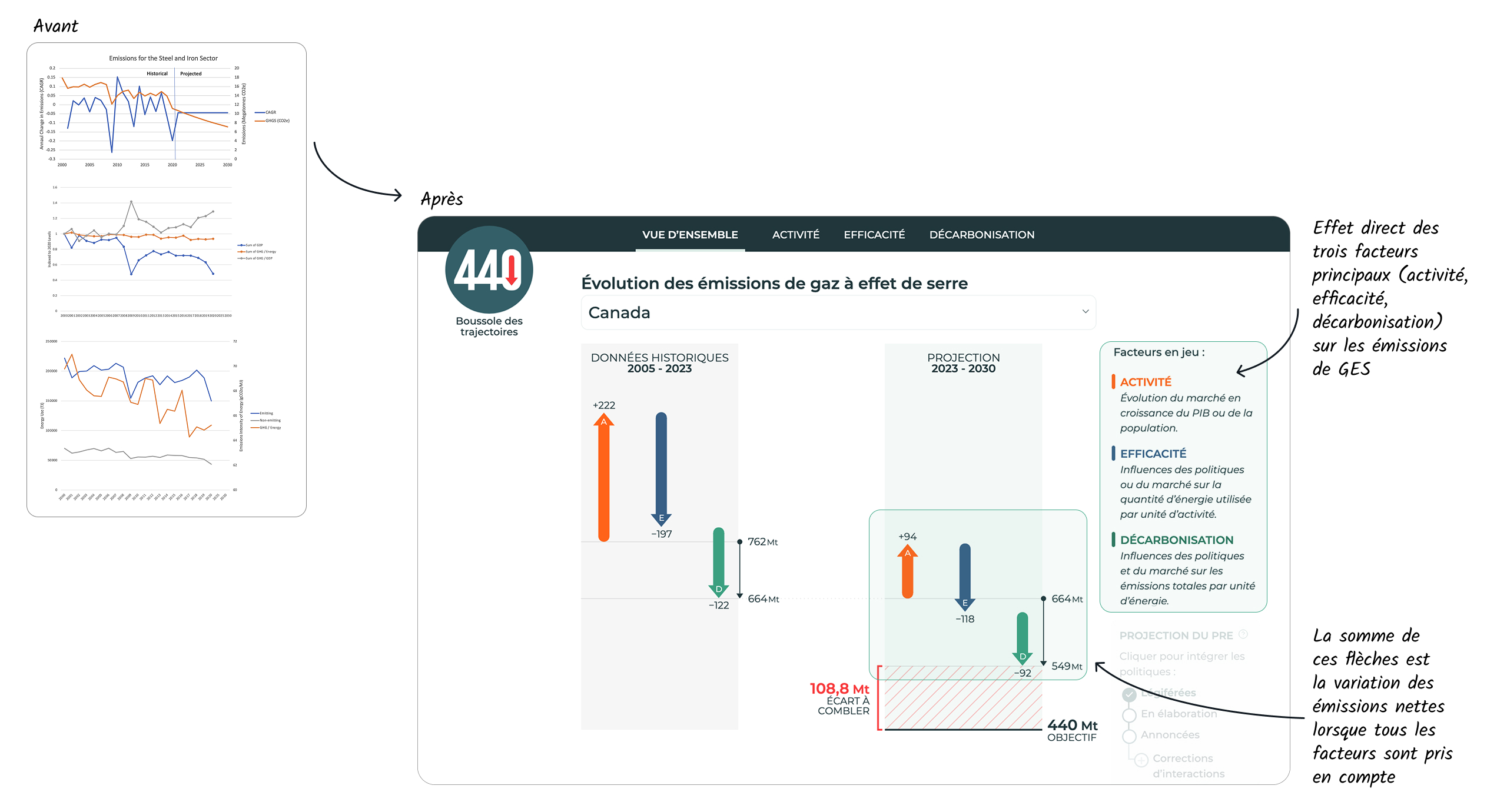

Ces facteurs sont résumés dans un graphique à flèches personnalisé sur la page principale. Les flèches montrent l’impact cumulé de ces facteurs individuels changeants sur les émissions de gaz à effet de serre, à la fois dans le passé et dans le futur. Un double-clic sur une flèche nous amène sur la page correspondante qui présente les tendances de chaque facteur.

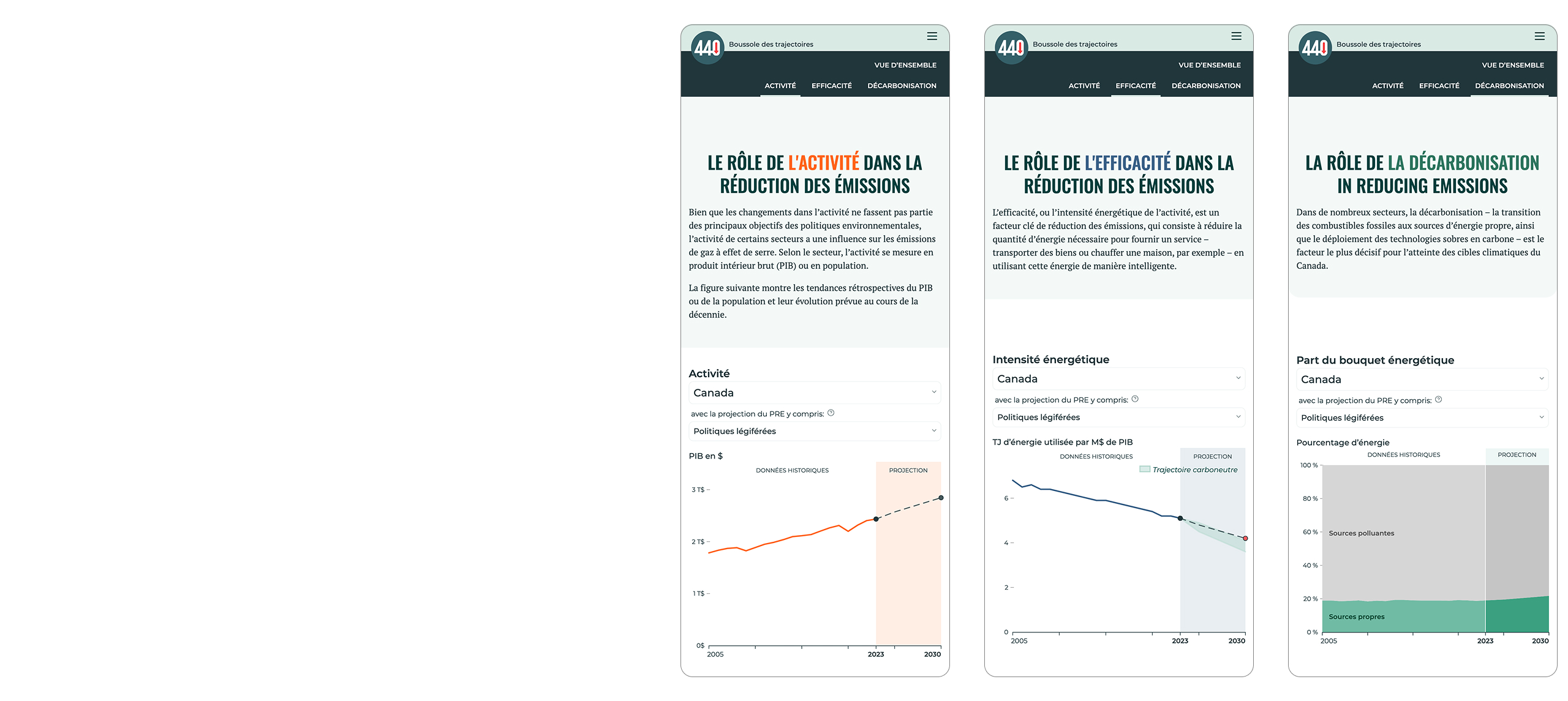

Le reste de l’outil suit ensuite cette même structure, avec des graphiques visualisant les données relatives à l’activité, à l’efficacité et à la décarbonisation.

Les annotations donnent vie à des graphiques simples

L’utilisation d’annotations personnalisées est une caractéristique unique des graphiques par ailleurs conventionnels de ce tableau de bord.

Par exemple, une annotation met en évidence l’écart entre la tendance projetée et une trajectoire vers un avenir zéro émission nette. Cette annotation passe du rouge au bleu-vert lorsque la valeur projetée est en phase avec une trajectoire zéro émission nette, et le texte change en conséquence.

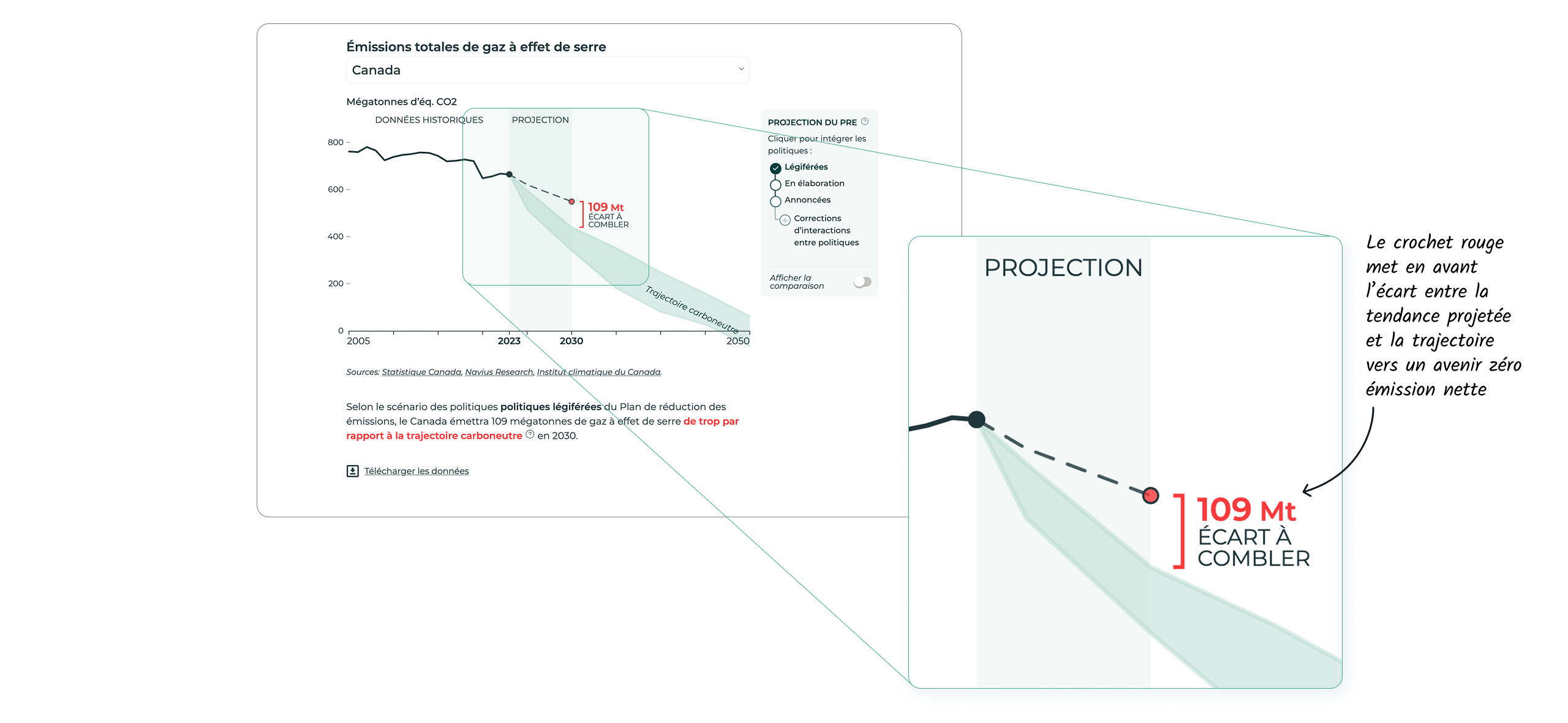

Image formée d’un graphique à ligne avec un zoom sur une partie du graphique. Dans ce zoom, une annotation dit «109 Mt écart à combler», avec «109 Mt» écrit en gros et en rouge à côté d’un crochet qui montre la différence entre le point d’arrivée projeté et l’objectif de 440 Mt.

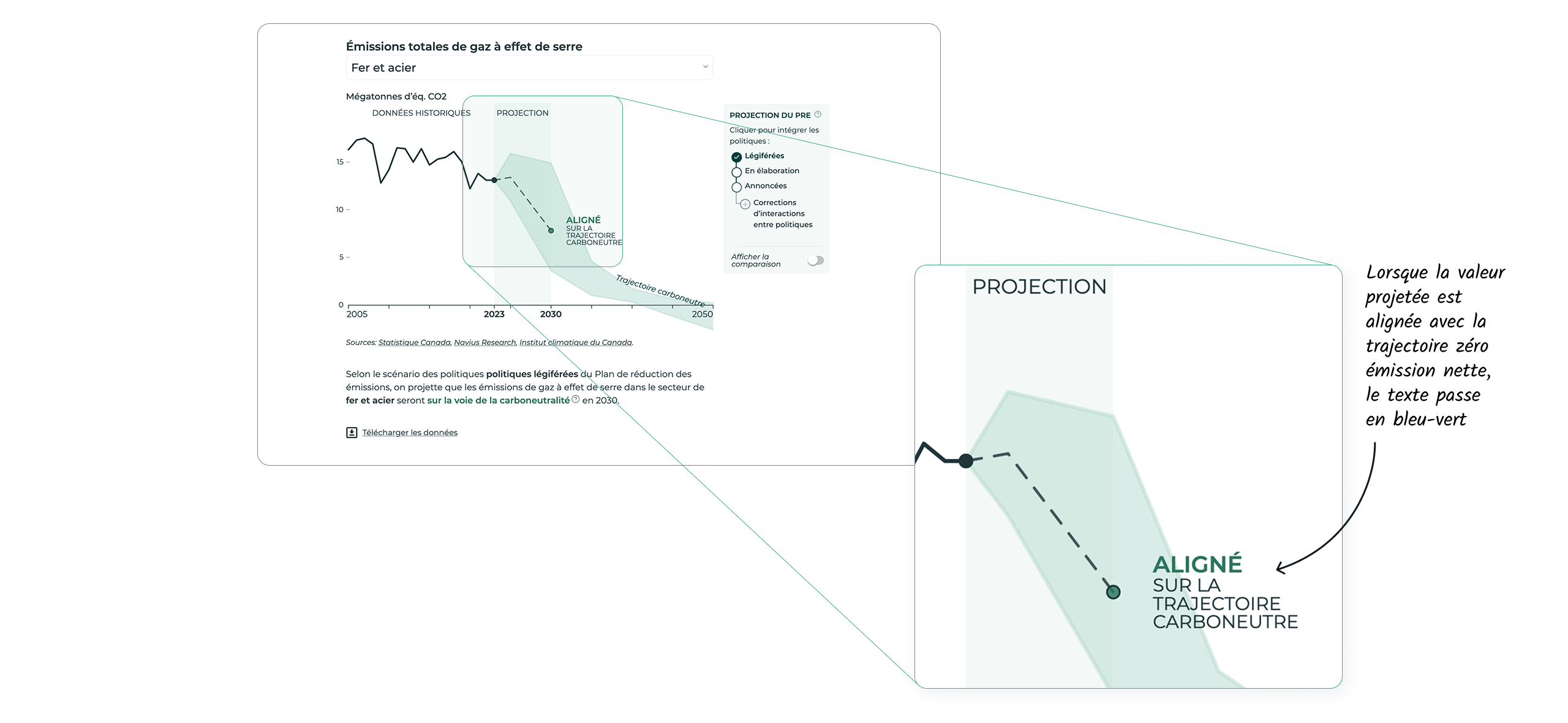

Image formée d’un graphique à ligne avec un zoom sur une partie du graphique. Dans ce zoom, on lit «aligné sur la trajectoire carboneutre», avec le mot «Aligné» écrit en gros et en bleu-vert (mise en évidence de ce qui a changé).

L’utilisation du crochet, dont la longueur change de manière dynamique avec chaque ensemble de données, ajoute un côté ludique à ce graphique autrement plutôt simple. Ce thème est repris dans tous les graphiques en ligne, ainsi que dans le graphique à flèches personnalisé, afin d’introduire un sentiment de cohésion et d’améliorer la lisibilité.

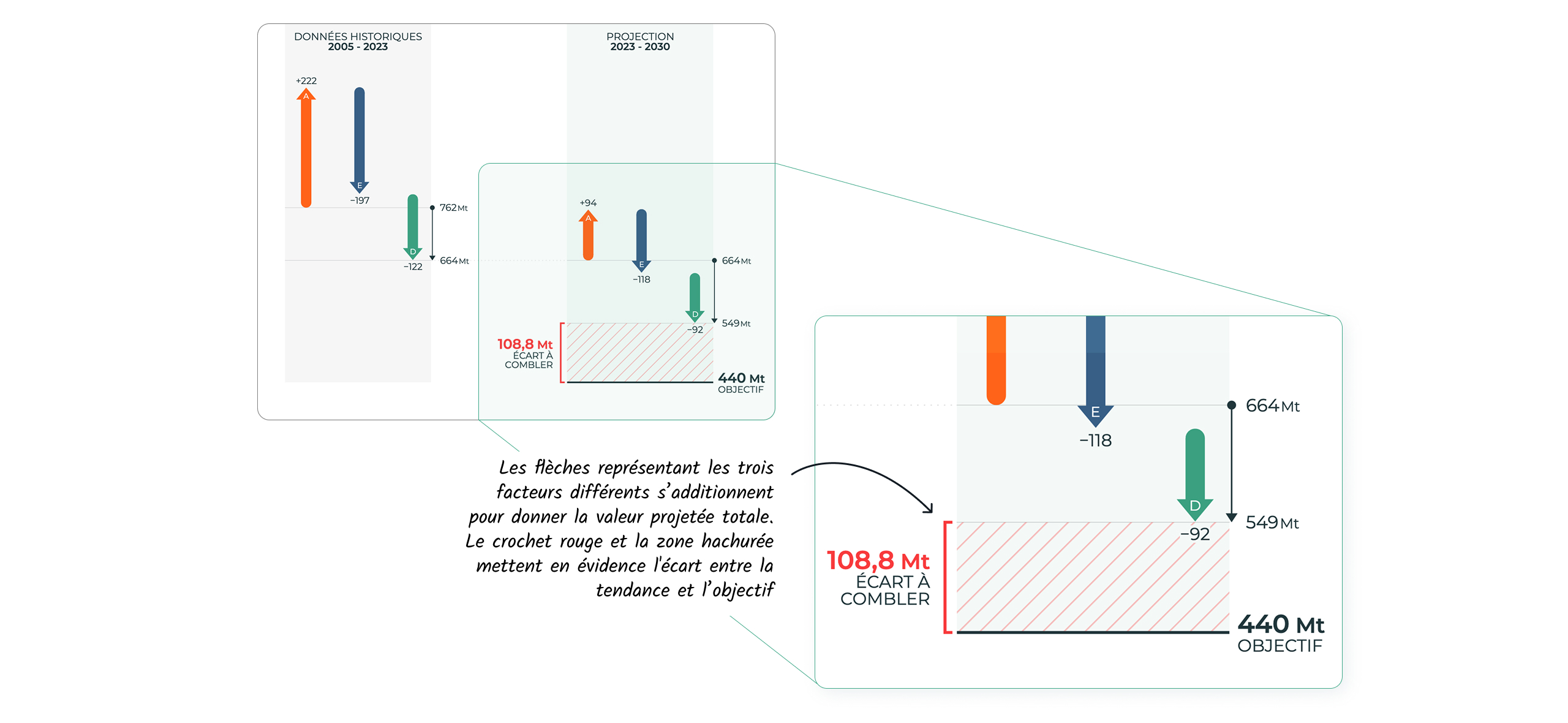

Image formée d’un graphique à flèches personnalisé avec un zoom sur une partie du graphique. Dans ce zoom, une annotation dit «108.8 Mt écart à combler», avec «108.8 Mt» écrit en gros et en rouge à côté d’un crochet qui montre la différence entre le point d’arrivée projeté et l’objectif de 440 Mt.

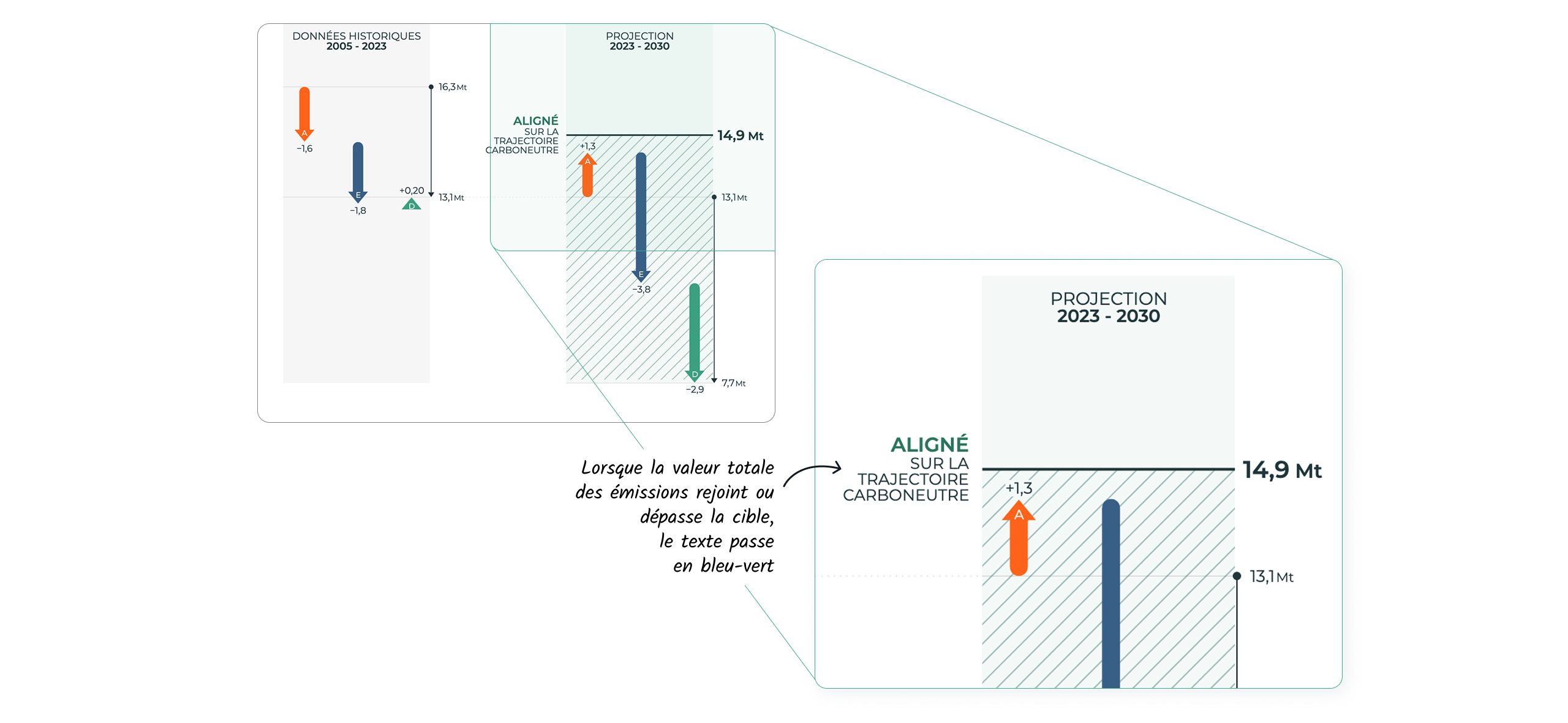

Image formée d’un graphique à flèches personnalisé avec un zoom sur une partie du graphique. Dans ce zoom, on lit «aligné sur la trajectoire carboneutre», avec le mot «Aligné» écrit en gros et en bleu-vert (mise en évidence de ce qui a changé).

Du texte dynamique pour soutenir la narration

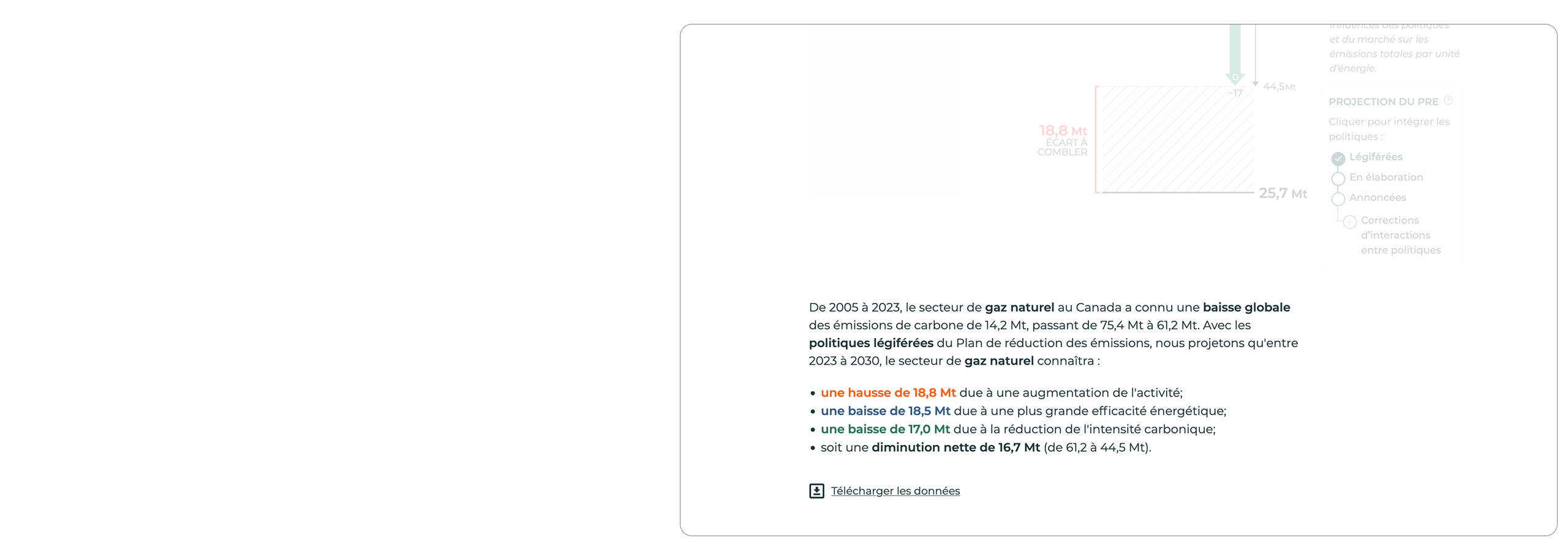

Les tableaux de bord ont souvent un grand nombre de façons de filtrer, découper et analyser les données. Parce que les données présentées changent constamment, on se retrouve limité dans l’utilisation de titres déclaratifs, les annotations personnalisées et autres outils qui nous aident à communiquer un message dans une visualisation statique. Pour pallier ça, nous avons conçu ce tableau de bord de manière à utiliser du texte dynamique, avec des paragraphes explicatifs et des légendes qui changent en même temps que les données.

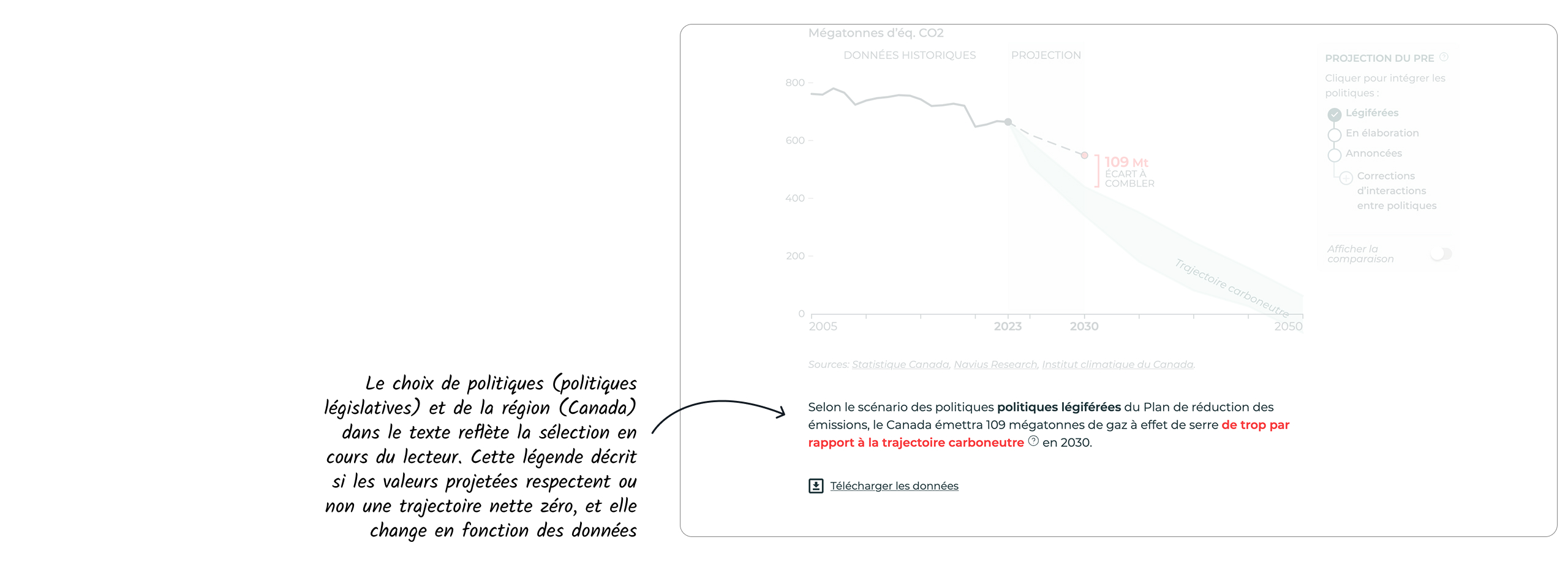

Exemples de légendes sous chaque graphique qui changent en fonction de ce que le lecteur sélectionne. Dans le premier exemple, il est noté: «Selon le scénario des politiques légiférées du Plan de réduction des émissions, le Canada émettra 109 mégatonnes de gaz à effet de serre de trop par rapport à la trajectoire carboneutre en 2030».

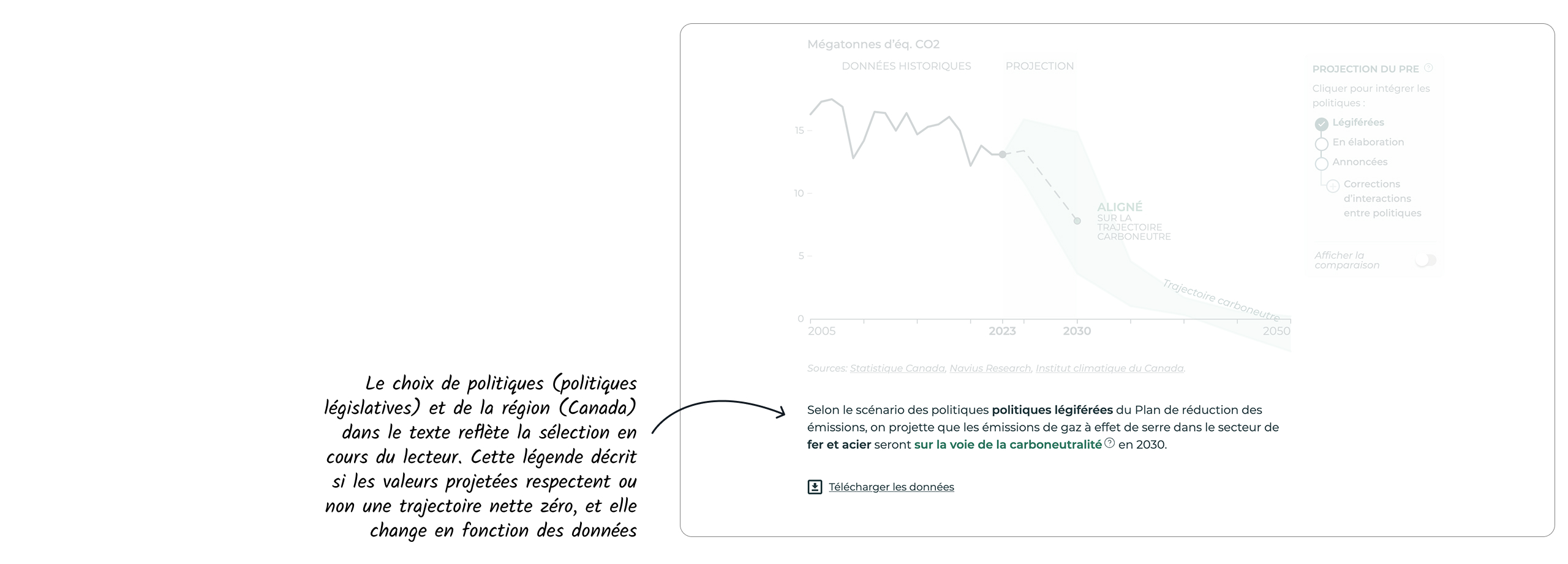

Exemples de légendes sous chaque graphique qui changent en fonction de ce que le lecteur sélectionne. Dans le second exemple, il est noté: «Selon le scénario des politiques légiférées du Plan de réduction des émissions, on projette que les émissions de gaz à effet de serre dans le secteur de fer et acier seront sur la voie de la carboneutralité en 2030».

En permettant aux lecteurs d’aborder les données par le biais d’une modalité différente (les données sont expliquées par une phrase, en plus d’un graphique), nous guidons l’interprétation des graphiques et clarifions la compréhension du lecteur si nécessaire.

Interactivité dans les détails: des informations en survolant

Enfin, nous avons ajouté quelques détails interactifs personnalisés pour apporter une touche spéciale.

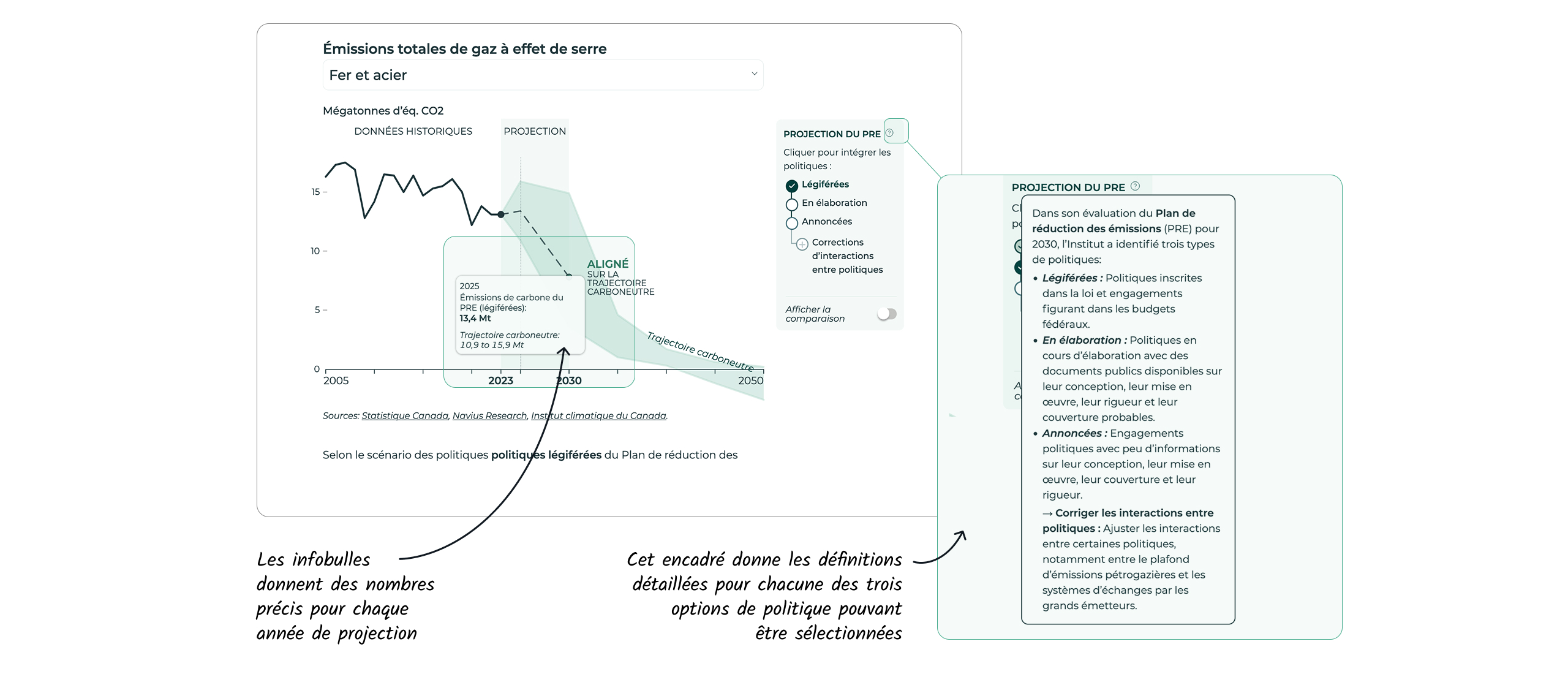

Le survol (ou le tapotement) d’un graphique fait apparaître des infobulles qui permettent aux lecteurs d’accéder aux valeurs précises des points de données, dans un format lisible par l’humain.

Les icônes d’aide, disséminées dans les éléments du tableau de bord et les légendes, révèlent des boîtes de texte qui fournissent un contexte ou des définitions supplémentaires au lecteur.

Éléments d’interface sur mesure

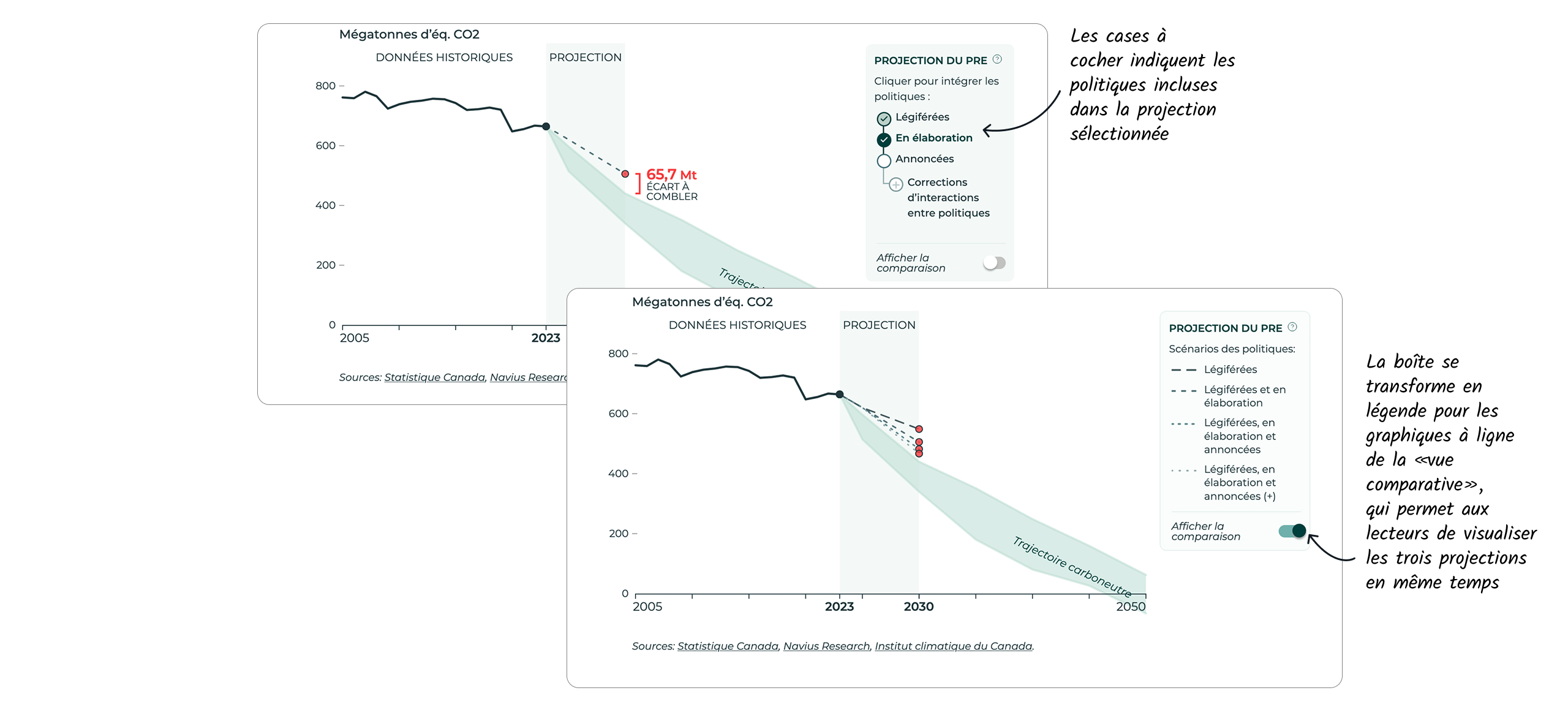

L’élément sélecteur personnalisé qui permet aux lecteurs de choisir les politiques du plan de réduction des émissions (PRE) à inclure dans l’affichage est un choix de conception non conventionnel, à mi-chemin entre les cases à cocher et les boutons radio, et reflète les nuances et les complexités présentes dans les données de l’Institut. Grâce à un peu de design d’information, nous avons pu utiliser cet élément de sélection pour indiquer que la projection affichée à l’écran lorsque l’option «Développement» est sélectionnée comprend les effets des politiques légiférées ET des politiques en cours de développement.

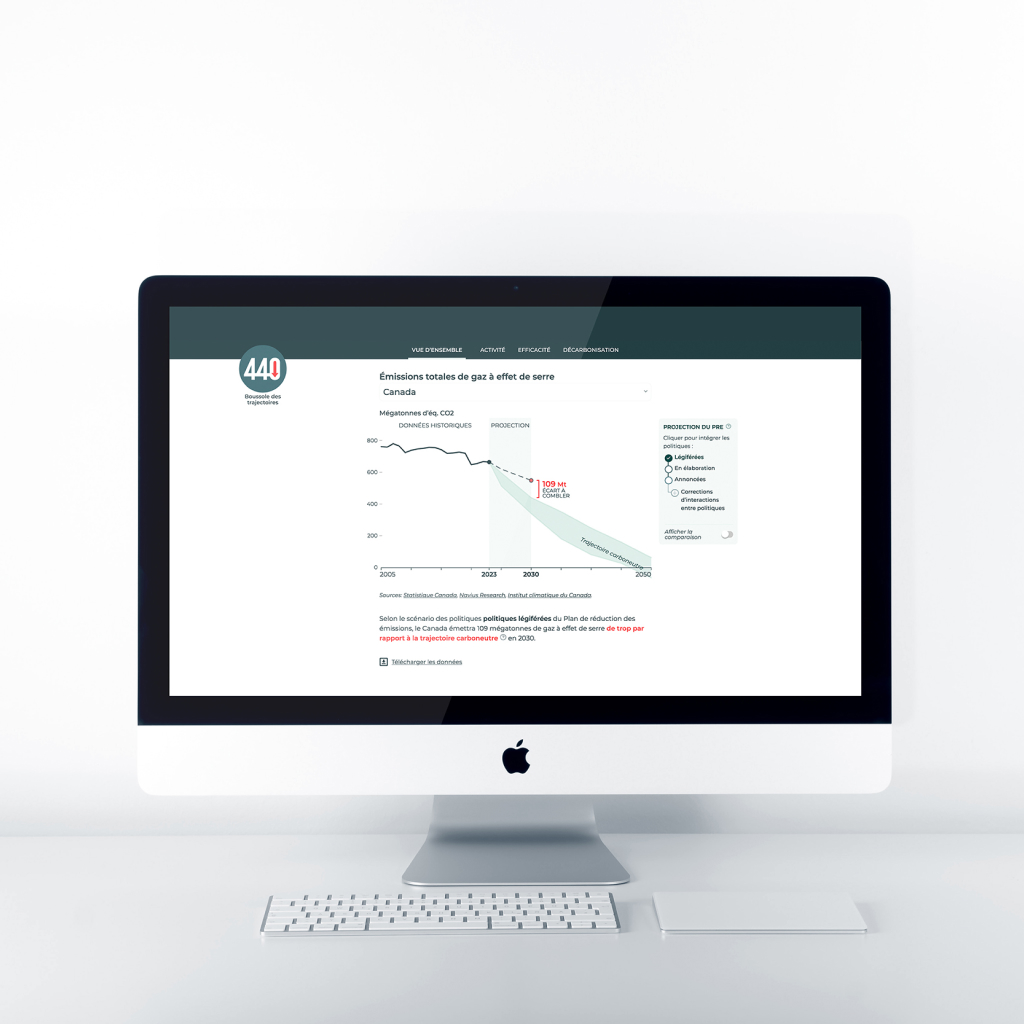

Grâce à ce tableau de bord simple mais complet, les lecteurs peuvent explorer les émissions globales de gaz à effet de serre au fil du temps, dans une variété de secteurs au Canada, et pour un certain nombre de scénarios politiques différents, ainsi que les tendances derrière les facteurs qui influencent la trajectoire de ces émissions.
